صنعت جهانی انرژی بادی در حال شتاب گرفتن به عصر توربین های بزرگ است. پشت پیشرفت های مداوم در ظرفیت تک واحدی، یک آزمایش شدید برای سیستم قطار محرکه نهفته است. به عنوان قطب قدرت توربین‌های بادی، ترن محرک باید بارهای بیش از هزار تن ناشی از افزایش قطر روتور را تحمل کند و در عین حال انتقال نیرو را در فضای محدود ناسل انجام دهد. عملکرد آن به طور مستقیم قابلیت اطمینان و بازده تولید برق کل توربین را تعیین می کند. در میان تمام اجزای زنجیره محرک، یاتاقان اصلی به عنوان "هسته باربر" بلامنازع است: نه تنها باید همزمان بارهای متعددی از جمله ممان شعاعی، محوری و واژگونی را تحمل کند، بلکه باید به طور مداوم و پایدار در طول چرخه عمر طراحی خود عمل کند. مسلماً این مهم ترین عنصر در غلبه بر تنگناهای فنی افزایش مقیاس توربین های بادی است.

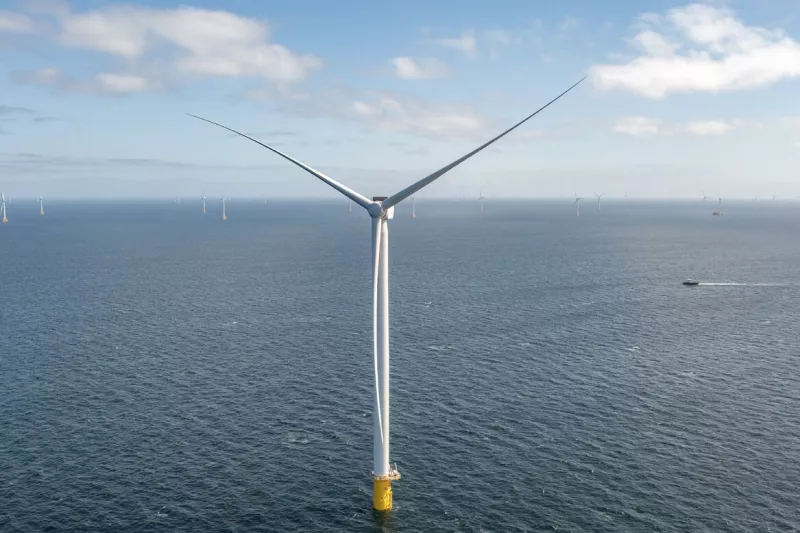

Siemens Gamesa SG DD-276MW توربین بادی

چالش عصر برای صنعت برق بادی: یاتاقان های اصلی سنتی برای برآورده کردن تقاضاها برای مقیاس بزرگتر

در حال حاضر، فناوری قطار محرکه توربین بادی برای واحدهای بیش از 8 مگاوات همچنان عمدتاً از یاتاقان‌های غلتک مخروطی یک ردیفه (TRB) یا غلتک مخروطی دو ردیفه (DTRB) به عنوان یاطاقان اصلی استفاده می‌کند. با این حال، از آنجایی که این توربین‌ها ساعات کار طولانی‌تری را جمع‌آوری می‌کنند، نقص‌های ذاتی هر دو طرح به طور فزاینده‌ای آشکار می‌شوند که منجر به مشکلات کیفی مکرر می‌شود.

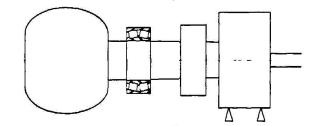

ساختار TRB+TRB

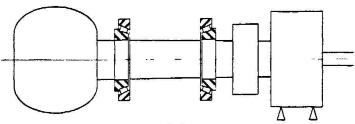

ساختار DTRB

یاتاقان غلتکی سه ردیفه HKW (3CRB)، که به عنوان یاتاقان اصلی تحت شرایط کاری یکسان عمل می‌کند، عمر مفیدی بیش از 20 سال نشان داده است بدون اینکه مشکلات کیفی قابل مقایسه با یاتاقان‌های TRB/DTRB داشته باشد. این به اندازه کافی نشان می دهد که یاتاقان های غلتکی استوانه ای سه ردیفه برای برآورده کردن نیازهای یاتاقان اصلی توربین های بادی با مگاوات بزرگ مناسب تر هستند. در مقابل این پس‌زمینه، HKW آلمان از میراث یک‌ساله خود در تولید بلبرینگ و چهار دهه تخصص در فن‌آوری انرژی بادی برای تمرکز بر طراحی راه‌حل‌های زنجیره محرک یاتاقان اصلی سه ردیفه استفاده می‌کند. این شرکت راه حل های موفقیت آمیزی برای مقیاس بندی توربین های بادی ارائه می دهد که ارزشی بسیار فراتر از تامین کنندگان سنتی تک بلبرینگ ارائه می دهد.

نوآوری فناوری: زنجیر محرک فشرده جدید با طراحی بدون اسپیندل، پیشگام HKW

نوآوری اصلی زنجیره انتقال فشرده جدید HKW تجسم موقعیت عمیق طراحان راه‌حل HKW است: جایگزینی ترکیب سنتی "دوبلبرینگ + دوک نخ ریسی" با یک یاتاقان اصلی استوانه‌ای سه ردیفه، به‌جای دستیابی به ساده‌سازی و بهینه‌سازی ساختار انتقالی در خود ساختار و بهینه‌سازی از خود. ارتقاء اجزای جداگانه

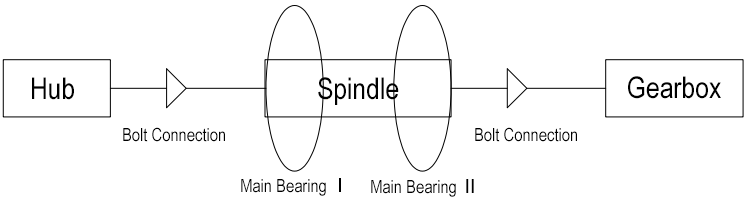

ساختار قطار درایو سنتی

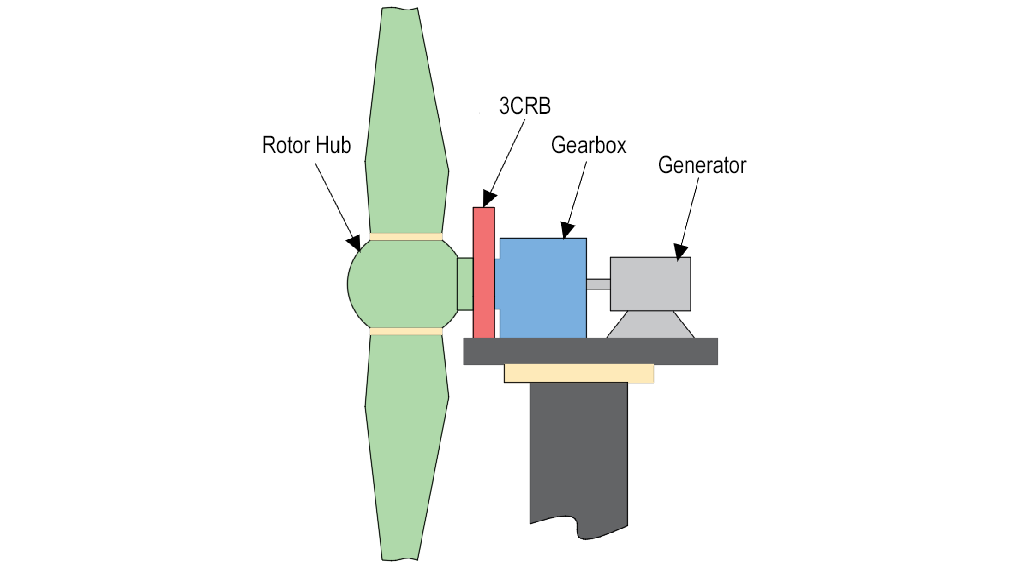

HKW ساختار زنجیر محرک فشرده یاتاقان اصلی سه ردیفه

طراحی "دوپینگ زدایی" نتیجه درک کامل HKW از نیازهای جامع برای سیستم های انتقال توربین بادی است. وزن کل زنجیره انتقال را بیش از 50 درصد کاهش می دهد، محدودیت های فضای ناسل را با ساختار فشرده ای در نظر می گیرد و با ظرفیت تحمل بار بالای یاتاقان های اصلی استوانه ای سه ردیفه، چالش های بار را مدیریت می کند. این طراحی بیشتر مهارت‌های طراحی راه‌حل HKW را نشان می‌دهد، که بسیار فراتر از یک ارائه‌دهنده یاتاقان است و سه هدف اصلی توربین‌های بادی بزرگ را کاملاً برآورده می‌کند: راندمان بالا، کاهش وزن، و صرفه‌جویی در فضا.

پیشرفت در ابعاد: بلبرینگ اصلی 3CRB در مقابل TRB/DTRB، مزایای جامع

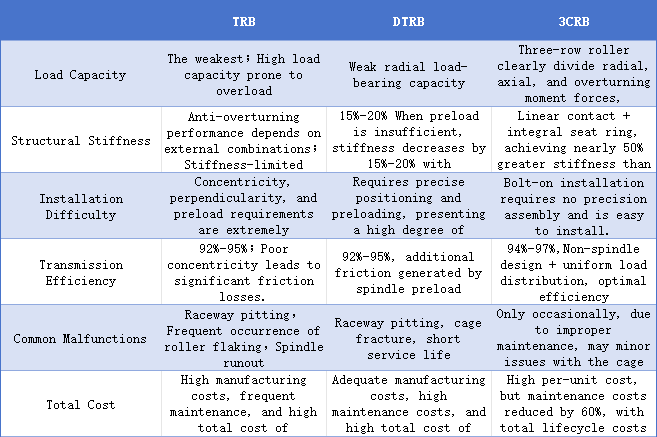

یاتاقان اصلی استوانه ای سه ردیفه در شش جنبه کلیدی از TRB و DTRB بهتر عمل می کند: ظرفیت بار، استحکام، نصب، کارایی، قابلیت اطمینان و هزینه.

تأیید قابل اعتماد: اعتبارسنجی دوگانه از آزمایشگاه تا مزرعه بادی

HKW با بهره گیری از چهار دهه تجربه در تحقیق و توسعه و ساخت یاتاقان توربین بادی، به طور مداوم قابلیت های فنی خود را در علم مواد و فرآیندهای عملیات حرارتی ارتقا داده است. این به توسعه یک یاتاقان اصلی استوانه ای سه ردیفه با کارایی بالا منجر شده است. قابلیت اطمینان آن به طور کامل از طریق آزمایش های آزمایشگاهی دقیق و تأیید پروژه در دنیای واقعی تأیید شده است:

تست آزمایشگاهی: در آزمایشگاه‌های داخلی آلمان، تغییر شکل، محدودیت بار و طول عمر یاتاقان‌های اصلی استوانه‌ای سه ردیفه، تمام بالاترین استانداردهای صنعت را برآورده می‌کند و می‌تواند نیازهای عملیاتی بلندمدت واحدهای بیش از 5 مگاوات را برآورده کند.

کاربرد میدانی: رویه پروژه اروپایی نشان می‌دهد که یاتاقان‌های اصلی استوانه‌ای سه ردیفه از یاتاقان‌های اصلی TRB و DTRB در ظرفیت تحمل بار بهتر عمل می‌کنند. حتی تحت بارهای شوک دریایی شدید و محیط های خوردگی مه نمک بالا، آنها عملکرد پایداری را بدون هیچ گونه سابقه خرابی دسته ای حفظ می کنند.

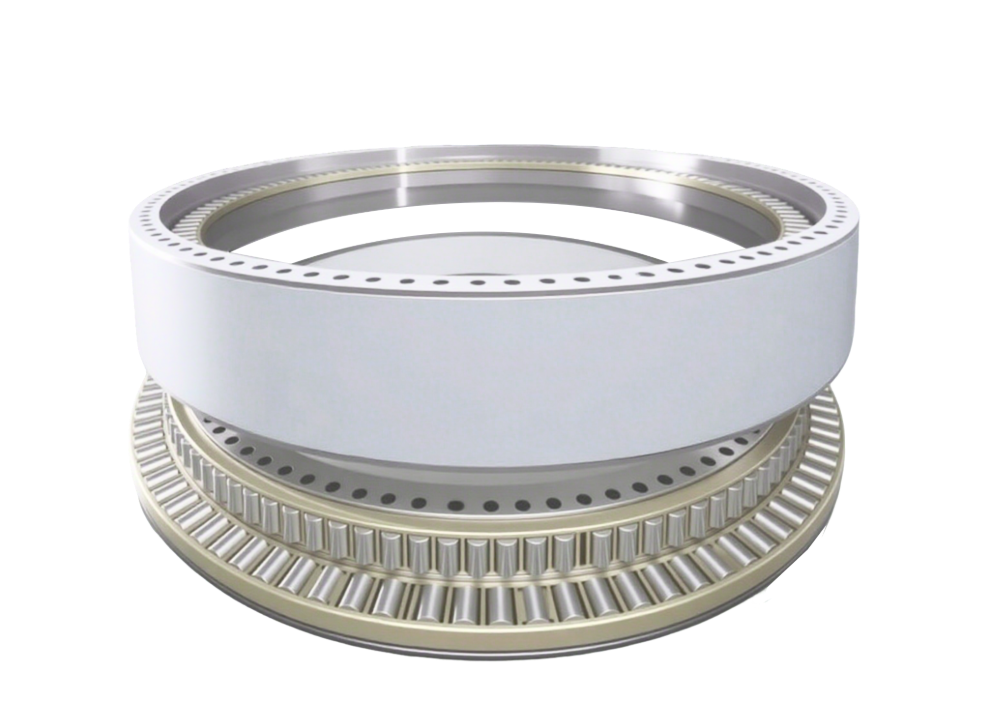

HKW 3CRB

توانمندسازی صنایع: تسریع تکرار فناوری انرژی بادی و توسعه سبز

HKW از زمان تأسیس در سال 1921 و تخصص آن در یاتاقان های توربین بادی از سال 1985، تخصص فن آوری را در سراسر توسعه صنعت انباشته کرده است. اکنون به یکی از سه برند برتر اروپا در یاتاقان‌های اصلی استوانه‌ای سه ردیفه برای توربین‌های بادی تبدیل شده است و راه‌حل‌های سفارشی و خدمات کامل تعمیر و نگهداری چرخه عمر را به مشتریان جهانی ارائه می‌کند.

با دستیابی به پیشرفت‌هایی در فضا، قابلیت اطمینان و هزینه، پیشرانه فشرده انقلابی HKW - که حول یک یاتاقان اصلی استوانه‌ای سه ردیفه ساخته شده است - توربین‌های بادی را به سمت قدرت بالاتر و یکپارچگی بیشتر سوق می‌دهد. با قابلیت اطمینان بالا و هزینه کم، زنجیره محرک فشرده ابتکاری HKW نه تنها OEM ها را قادر می سازد رقابت محصول را در مواجهه با گرایش به سمت توربین های بادی بزرگتر بهبود بخشند، بلکه سرمایه گذاری صاحبان مزارع بادی را نیز به بازده ثابت تبدیل می کند. به طور کلی، با ایجاد ارزش در هر دو انتهای زنجیره صنعتی، رشد گسترده نیروی بادی خشکی و فراساحلی را پیش می‌برد و تضمین می‌کند که پیشرفت‌های فناوری در انرژی سبز به طور مداوم با منافع مشخص بازیگران صنعت مطابقت دارد.
