یاتاقان گردان چیست؟

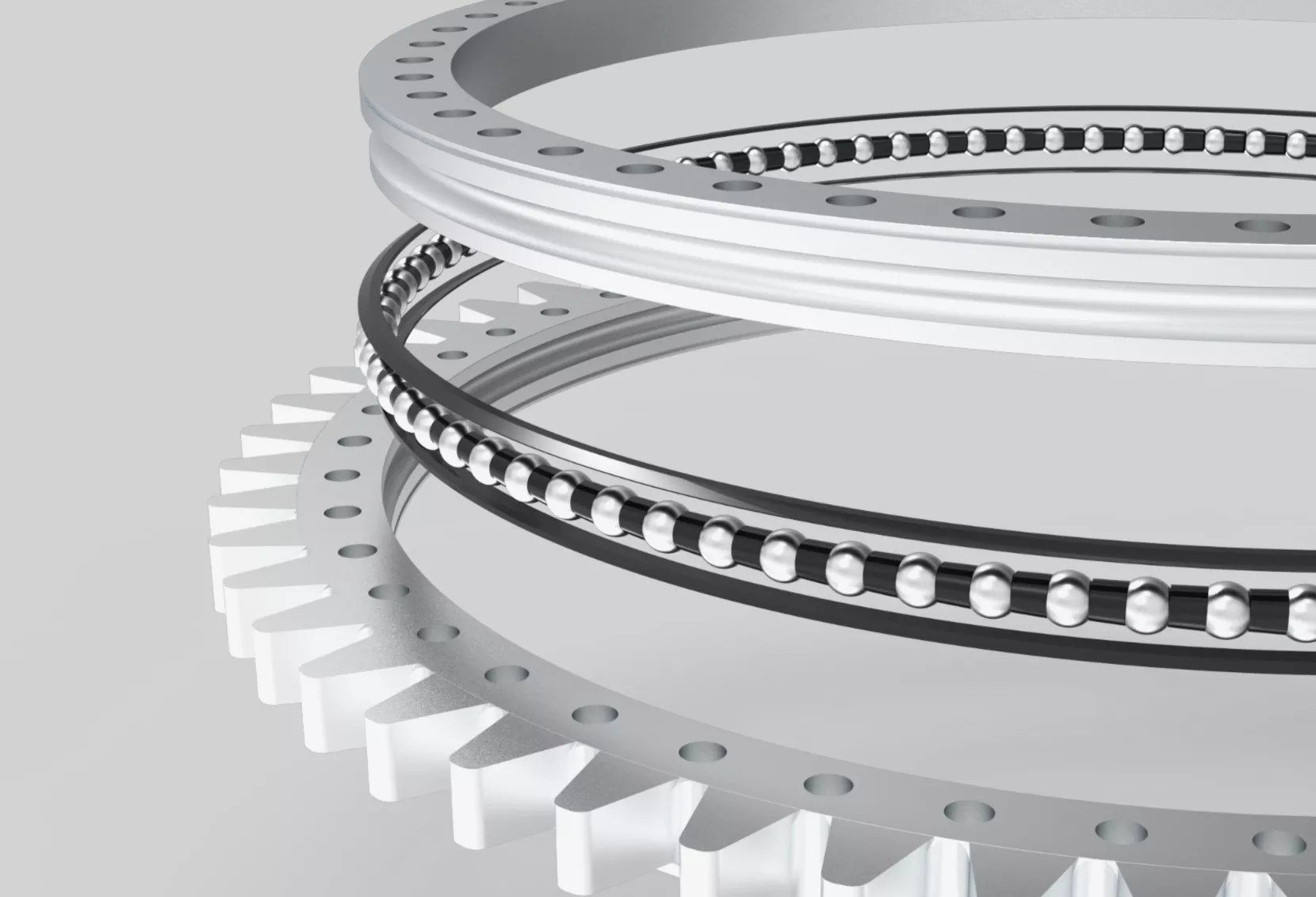

یاتاقان گردان یک یاتاقان ضد اصطکاک با قطر بزرگ و همه‌کاره است که برای تحمل و امکان حرکت چرخشی طراحی شده است. این یاتاقان می‌تواند بارهای محوری و شعاعی را منتقل کند و در عین حال گشتاور واژگونی ناشی از آن را جذب نماید؛ از این رو برای کاربردهای پراسترس بسیار مناسب است.

یاتاقان‌های گردان مقرون‌به‌صرفه و اثبات‌شده در اشکال گوناگون موجود است، از جمله:

قطر از ۲۰۰ میلی‌متر تا ۶٬۵۰۰ میلی‌متر

اندازه ساچمه فولادی از ۱۲ میلی‌متر تا ۱۰۰ میلی‌متر

بدون دنده، با دنده خارجی یا با دنده داخلی

اندازه غلتک از ۱۶ میلی‌متر تا ۱۲۰ میلی‌متر

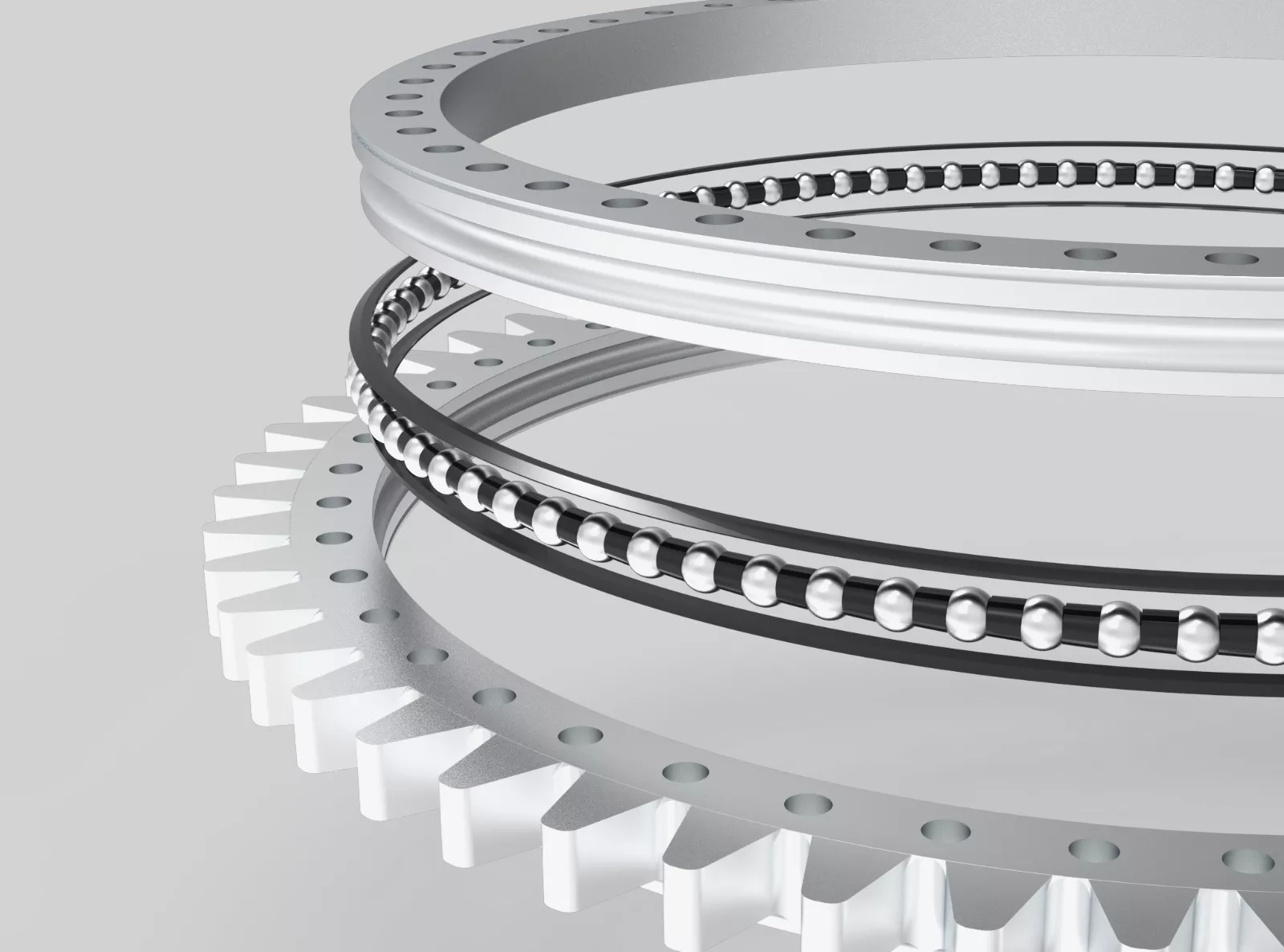

تمام انواع یاتاقان: ساچمه‌ای، غلتکی یا ترکیبی

ما پیشرو فناوری اروپایی در این حوزه هستیم!

محصولات استاندارد یا راه‌حل‌های سفارشی؟

یاتاقان‌های گردان ما در انواع سری‌های استاندارد موجود هستند و مهندسان ما می‌توانند طرح‌های سفارشی نیز برای مشتریان توسعه دهند. ما با شما همکاری می‌کنیم تا یاتاقان گردان ایده‌آل را برای شما طراحی کنیم.

با ما تماس بگیرید؛ خوشحال می‌شویم خدمات حرفه‌ای ارائه دهیم!

آیا داده‌های فنی محصول خود را دارید و می‌خواهید درخواست ارسال کنید؟

یاتاقان‌های گردان مناسب را انتخاب کنید
همکاری با HKW

می‌خواهید بیشتر درباره انتخاب یاتاقان مناسب بدانید؟

بیشتر بدانید

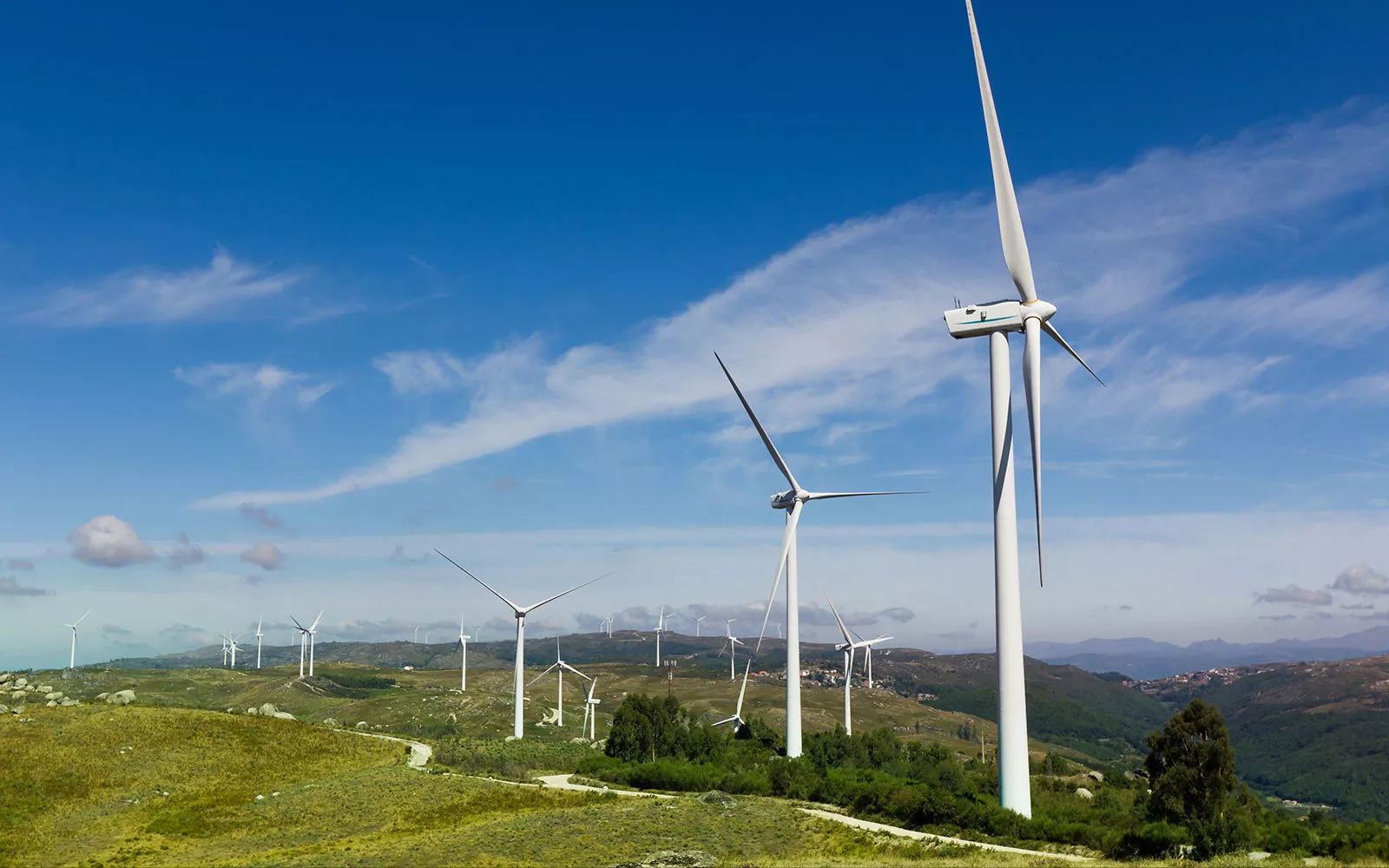

یاتاقان‌های گردان انرژی نو
برای توربین‌های بادی

یاتاقان‌های گردان بزرگ برای توربین‌های بادی

یاتاقان‌های اصلی گردان غلتکی استوانه‌ای سه‌ردیفه، زنجیره محرک فشرده‌تری برای سیستم محور توربین بادی فراهم می‌کنند؛ بار کامل روتور را تحمل می‌کنند، سختی محور را افزایش می‌دهند و وزن ناسل و ابعاد کلی را کاهش می‌دهند.

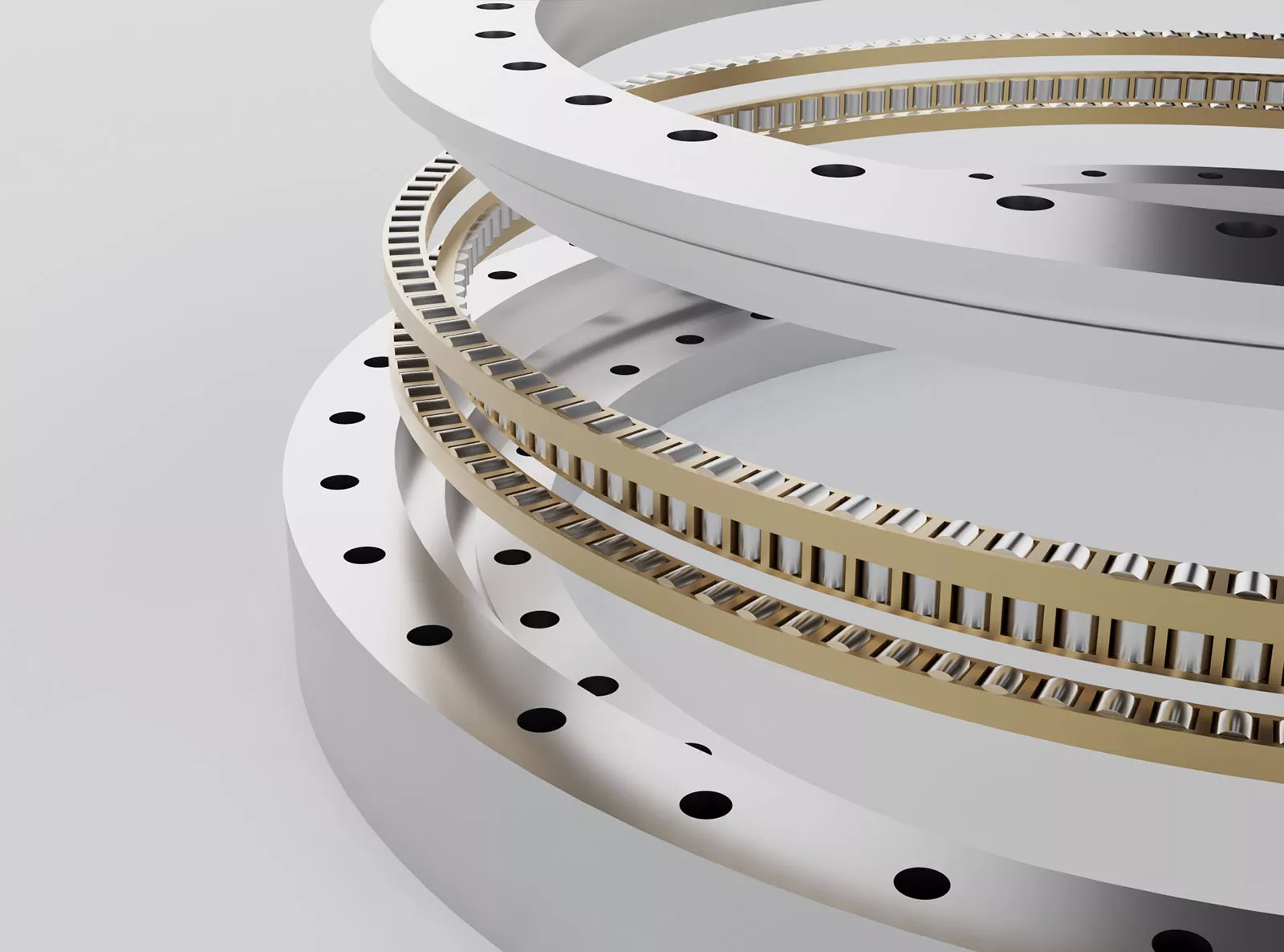

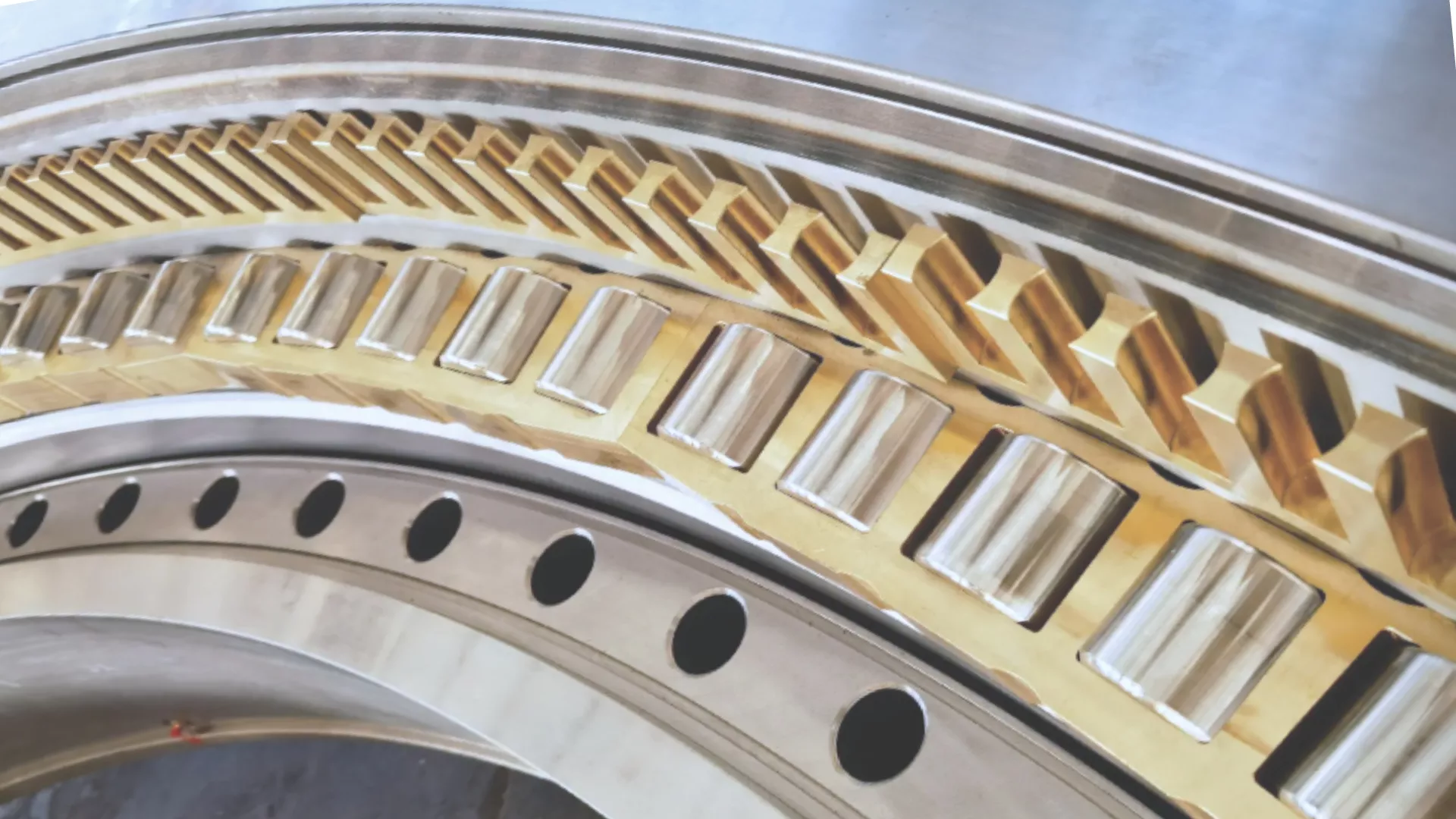

یاتاقان‌های غلتکی استوانه‌ای سه‌ردیفه به‌عنوان یاتاقان اصلی

به‌عنوان جزء اصلی سامانه انتقال نیرو در توربین بادی، یاتاقان‌های اصلی مستقیماً بازده و قابلیت اطمینان کل واحد را تعیین می‌کنند.
با تخصص در فناوری‌های هسته‌ای یاتاقان، عمدتاً یاتاقان‌های گردان غلتکی استوانه‌ای سه‌ردیفه را به‌عنوان یاتاقان اصلی توربین بادی تأمین می‌کنیم. این یاتاقان‌ها مجموعه‌های دوار از جمله روتور را پشتیبانی می‌کنند، بارهای ترکیبی روتور را تحمل می‌کنند و تلفات اصطکاک را به‌طور مؤثر کاهش می‌دهند.
توربین‌های بادی در شرایط کاری سخت کار می‌کنند و در معرض بارهای دینامیکی شدید ناشی از بادهای ناگهانی و آشفتگی قرار دارند. یاتاقان‌های اصلی غلتکی استوانه‌ای سه‌ردیفه سختی سازه‌ای بسیار بالا و ظرفیت باربری برجسته دارند. نیروهای شعاعی، محوری و گشتاورهای واژگونی ناشی از روتور را پایدار نگه می‌دارند و چرخش پیوسته و روان روتور را تضمین می‌کنند.
این یاتاقان‌ها جهشی در قابلیت اطمینان توربین ایجاد می‌کنند، نرخ خرابی سامانه انتقال را بیش از ۹۰٪ کاهش می‌دهند، زمان توقف نگهداری را به‌طور چشمگیر کوتاه می‌کنند، هزینه‌های عملیاتی را از ریشه کاهش می‌دهند و منافع اقتصادی چرخه عمر را به حداکثر می‌رسانند.

ظرفیت بار محوری: ردیف‌های بالا و پایین غلتک‌های استوانه‌ای عمدتاً بارهای محوری را تحمل می‌کنند

ظرفیت بار شعاعی: ردیف میانی غلتک‌های استوانه‌ای عمدتاً بارهای شعاعی را تحمل می‌کند

یاتاقان‌های گردان غلتکی استوانه‌ای سه‌ردیفه یا ساچمه‌ای تماس چهارنقطه‌ای دوردیفه به‌عنوان یاتاقان یاو

یاتاقان یاو جزء کلیدی سامانه یاو است. یاتاقان بزرگی است که سازه بالای برج (از جمله ناسل و پره‌های روتور) را پشتیبانی می‌کند و امکان چرخش حول محور عمودی را فراهم می‌سازد. زیر ناسل نصب می‌شود، کل جرم سامانه انتقال اصلی توربین را تحمل می‌کند، نیروی پیشران آیرودینامیکی را به برج منتقل می‌کند و تنظیم دقیق و به‌موقع زاویه یاو را ممکن می‌سازد.

ظرفیت بار فوق‌العاده بالا و توزیع بهینه بار

مقاومت در برابر خستگی و طراحی عمر طولانی

مقاومت در برابر محیط‌های فراساحلی و شدید

هزینه نگهداری پایین و پایش هوشمند

مناسب برای توربین‌های بادی ۱۰ مگاوات و بالاتر

یاتاقان‌های گردان غلتکی استوانه‌ای سه‌ردیفه یا ساچمه‌ای تماس چهارنقطه‌ای دوردیفه به‌عنوان یاتاقان پیچ

یاتاقان پیچ که به یاتاقان پره نیز شناخته می‌شود، جزء اصلی سامانه پیچ توربین بادی است و هاب را به پره‌های روتور متصل می‌کند. از طریق یاتاقان پیچ، سامانه زاویه پیچ پره را تنظیم می‌کند تا خروجی توان پایدار بماند و توربین در محدوده ایمن و کارآمد کار کند. تنظیم زاویه پره همچنین ترمز آیرودینامیکی را ممکن می‌سازد و چرخش کنترل‌شده پره‌ها را تضمین می‌کند.

ظرفیت بار بالا و عمر کاری طولانی

فناوری مرکب کاهش اصطکاک و ساختار فشرده

مقاومت در برابر خستگی و افزایش عمر خستگی یاتاقان

کنترل مستقل پیچ برای کاهش بارها، همسو با روند توربین‌های چندمگاواتی

یاتاقان گردان انرژی نو مناسب را انتخاب کنید
یاتاقان اصلی
یاتاقان اصلی دانلود
یاتاقان چرخشی سه ردیفه که به عنوان یاتاقان اصلی مستقل استفاده می شود برای توربین های بادی
یاتاقان پیچ
یاتاقان پیچ دانلود
بلبرینگ غلتکی یا سه ردیفه برای توربین های بادی
یاتاقان یاو
یاتاقان یاو دانلود
بلبرینگ غلتکی یا سه ردیفه برای توربین های بادی
